系统简介

数字万用表是一种多用途的电子测量仪器被广泛运用于电磁学测量领域。大量的仪器测量需求使得万用表使用频率越来越高，仪器的计量检定工作量也大大增加。由于万用表测量领域广泛，需要计量的项目众多，涉及计量规程繁琐，计量效率较低，传统手动计量人为干扰因素较大，计量结果可靠性较低。

数字万用表自动计量系统自动封装**计量检定标准，计量项目齐全、操作流程清晰、计量结果精确，相较于传统手动计量方法有着明显优势，能针对性的解决人工手动计量所遇到的多种难题，提高计量功效 50-100 倍，本系统不仅可以计量还可以进行自校准。

系统特点

l 软件依照**计量标准，定制各类仪器的计量流程，满足了市场需求，同时将标准封装进了软件，降低了对计量人员的要求。

l 软件兼容多厂家，多型号的仪器，同时拥有拓展性，可以应对市场的改变，对新型的仪器进行兼容。

l 兼容多种仪器通信方式。

l 系统对仪器进行全自动化的操作，同时计量过程的数据自动记录，极大程度的减少了计量人员的工作量，提升了计量效率和计量结果的可靠性。

l 软件界面简洁大方，用户操作方便，可以快速上手。

l 专业、全面的资产管理系统，方便用户管理仪器。

l 软件包含自校准功能，可以自行校准。

系统功能

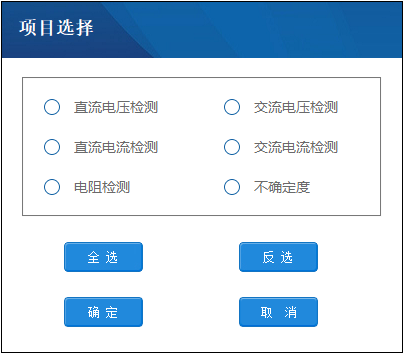

根据《JJF 1587-2016 数字多用表校准规范》，实现对数字万用表的全自动、半自动计量，计量项目包括：

l 直流电压校准；

l 直流电流校准；

l 直流电阻校准；

l 交流电压校准；

l 交流电流校准。

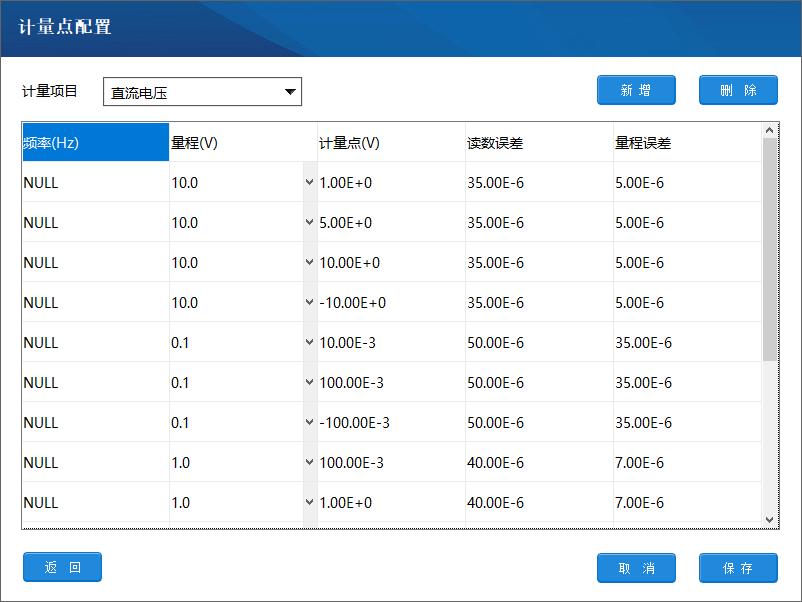

同时系统软件在计量过程中，按照实际的测试数据，对照数字万用表原厂的技术标准，给出计量的合格判定，同时软件支持计量不确定度的计算，也支持自校准。

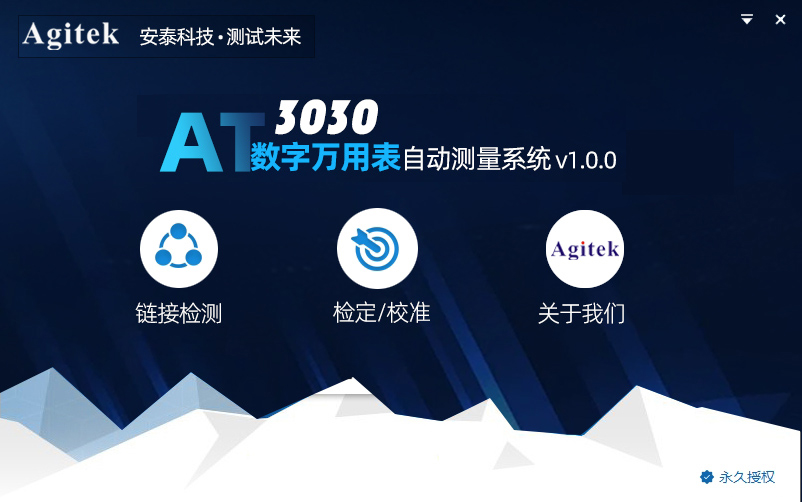

软件图示

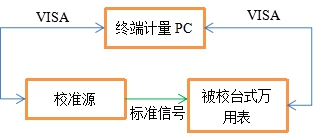

数字万用表自动计量系统针对不同的校准源和被校仪器，所使用的硬件设备不同，当使用5700A或5720A校准台式万用表时，校准源的精度满足校准需求，校准系统只需要校准源和被校仪器组成，系统框图如下：

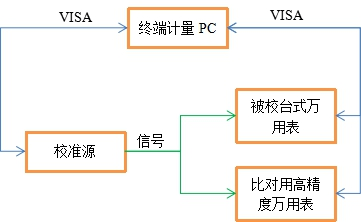

当使用5502A或5520A校准台式万用表时，校准源精度不足以校准台式万用表，这时需要使用高精度的台式万用表，如Fluke 8508A作为比对仪器，将高精度的台式万用表的读数作为标准值，这时的系统框图如下：

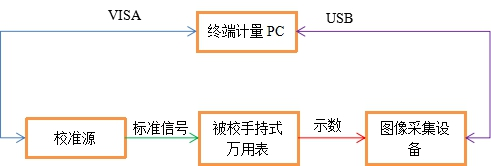

当被校仪器为手持式数字万用表时，校准源的精度均满足要求，同时使用手持式数表半自动计量方案，可以通过工业相机采集手持表的数据，实现程序的半自动化，此时系统框图如下：

注意事项：

当使用对比仪时，进行电阻检测项目时，需要根据软件的提醒，切换校准源输出的目标。

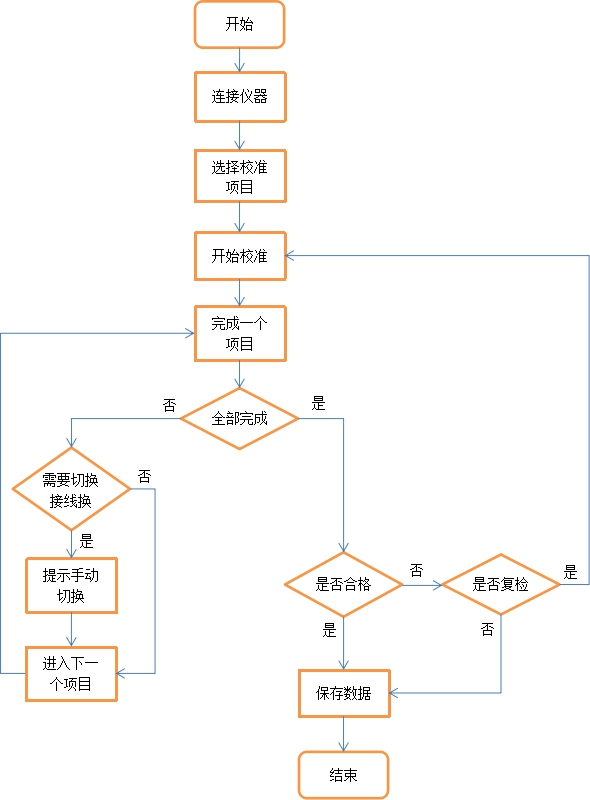

数字万用表自动计量系统使用流程图如下：

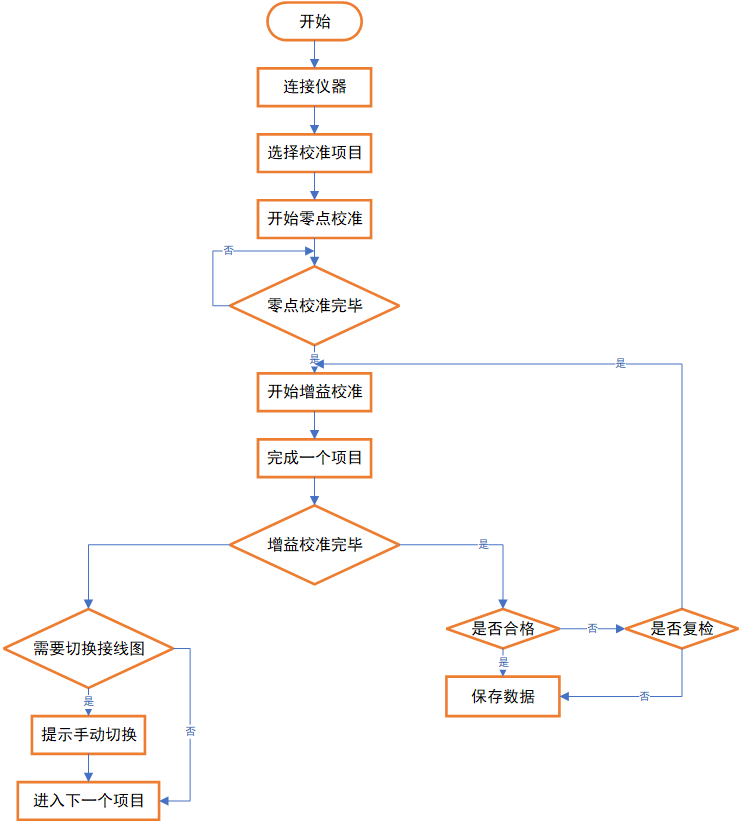

数字万用表自动校准系统使用流程图如下：
