系统简介

示波器作为一种最常用的电压、波形测量仪器被广泛运用于无线电测量领域。大量的高精度产品测量需求对示波器性能的要求越来越高，使得仪器的检定校准要求也不断提升。由于示波器测量功能强大，需要计量的项目众多，涉及计量规程繁琐，对计量人员要求较高，传统手动计量人为干扰因素较大，计量结果可靠性较低。

示波器自动计量系统自动封装**计量检定标准，计量项目齐全、操作流程清晰、计量结果精确，相较于传统手动计量方法有着明显优势，能针对性的解决人工手动计量所遇到的多种难题，提高计量功效50-100倍。计量项目涵盖:频带带宽、直流偏移误差、瞬态响应、线性度、误差限、标准差、有效位数、信噪比、垂直偏转系数及误差、扫描时间因数、随机噪声、时间测量、幅度测量、触发特性、通道间延迟时间差、直流增益准确度、通道隔离度、方波校准信号,输入阻值。

系统亮点

l 系统严格参照**计量标准而开发，计量流程可根据客户需求定制化设定，全面满足客户计量需求，自动封装计量检定规程，极大提高仪器计量效率；

l 系统兼容多厂家，多型号的示波器、校准源，系统具有可拓展性，根据市场发展及客户需求，不断升级兼容多种类仪器品牌；

l 系统兼容多种仪器通信方式，如GPIB、RS232、LAN、USB等；

l 系统可实现全自动化仪器操作，自动存储计量数据，自动生成计量报告；

l 专业、全面的智能化计量管理系统，实现计量工作的全方位智能化管理；

l 软件界面友好，操作方便，用户可快速上手操作。

系统功能

基于硬件

兼容仪器品牌

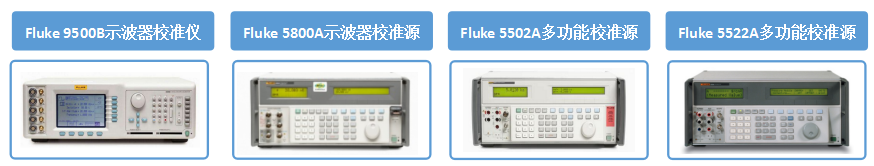

系统兼容Tektronix、Keysight、Rigol等品牌示波器

基于规程

示波器计量规程：

l 《GJB 7691-2012 数字示波器检定规程》

l 《JJF 1057-1998 数字示波器校准规范》

系统图示

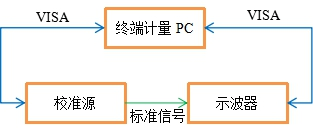

   示波器自动计量系统主要由示波器校准源和被校准示波器组成，系统框图如下：

在实际使用过程中，因为不同的校准源和不同的硬件环境，使用的接线方式也各不相同。

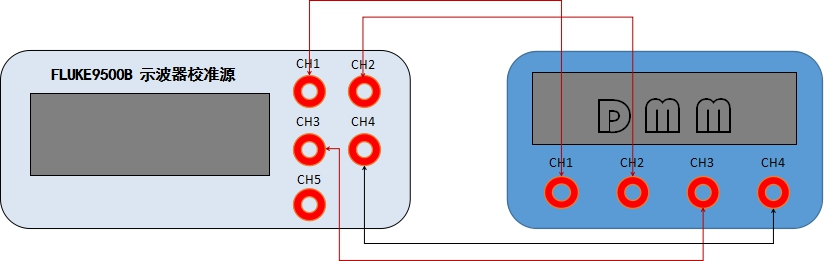

当使用9500或5800作为校准源时，如果拥有两个探头或连接线，可以实现双通道示波器的全自动计量，中途不需要再切换通道，如果拥有四个探头或连接线，可以实现四通道示波器的全自动

计量。如果探头或连接线数量不足时，在计量过程中需要根据软件的提示进行连接通道的切换。接线图如下：

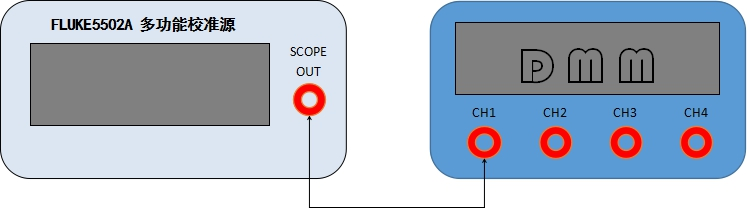

当使用5502或5520校准源时，校准源模块只有一个输出端口，因此在计量过程中需要根据提示进行连接通道的切换。接线图如下：

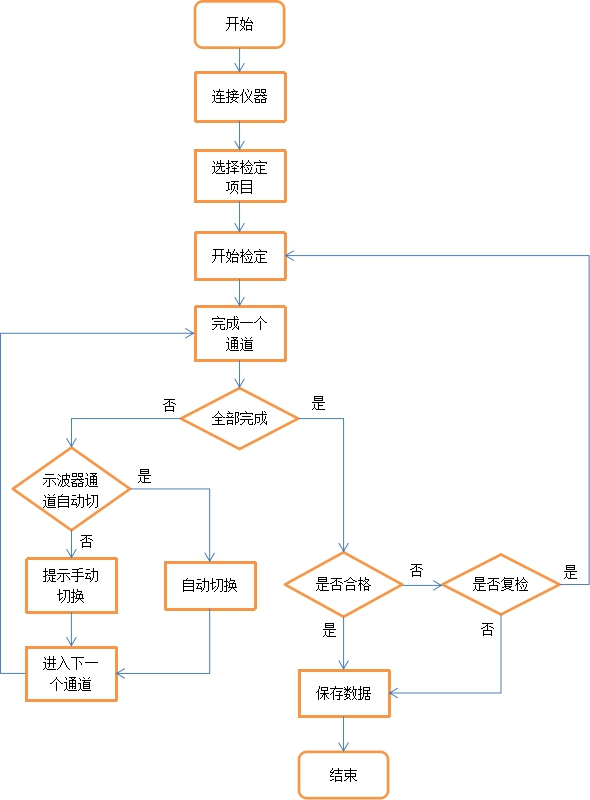

系统使用流程

运行环境

软件环境

l 操作系统要求：Win7及以上；

l 驱动需求：通信线缆驱动。

硬件环境

l 电脑CPU要求：双线程，2GHz主频以上，推荐酷睿i5 5系以上；

l 电脑内存要求：4G及以上；

l 电脑硬盘要求：500G及以上。
